很多美縫師第一次做聚脲美縫都會翻車，具體是什么原因?qū)е碌?。最近有很多師傅私下咨詢說當(dāng)時壓縫的時候是平整的，到清理美縫余料的時候就發(fā)現(xiàn)縫隙凹凸不平，今天就跟大家說一下，聚脲美縫為什么會出現(xiàn)凹凸不平，以及注意事項和施工方法。

因為聚脲美縫的原材料和環(huán)氧美縫不同，其材料特性、固化速度和原理完全不用于環(huán)氧美縫，尤其是亮面的聚脲真瓷會出現(xiàn)凹縫。我們在做聚脲美縫時，只要注意和把握好這4個度，基本上就能輕松駕馭聚脲美縫的施工。

做好縫隙清潔

要想做好聚脲美縫，首先就要改掉以往環(huán)氧美縫施工的不良習(xí)慣，很多美縫師傅做環(huán)氧美縫師沒有用毛巾擦拭縫隙的習(xí)慣的，甚至很多師傅都根本不知道有這個工序，這也是直接導(dǎo)致雙管美縫劑容易脫落開裂的原因之一，所以做聚脲美縫第一個步就是注意縫隙的干凈程度。吸塵器吸完灰塵以后，一定要用擰干水分的濕潤的毛巾塞進縫隙中擦拭干凈瓷磚側(cè)壁的浮灰，確保美縫劑打進縫隙之中能與瓷磚側(cè)邊充分結(jié)合，保證粘結(jié)力。

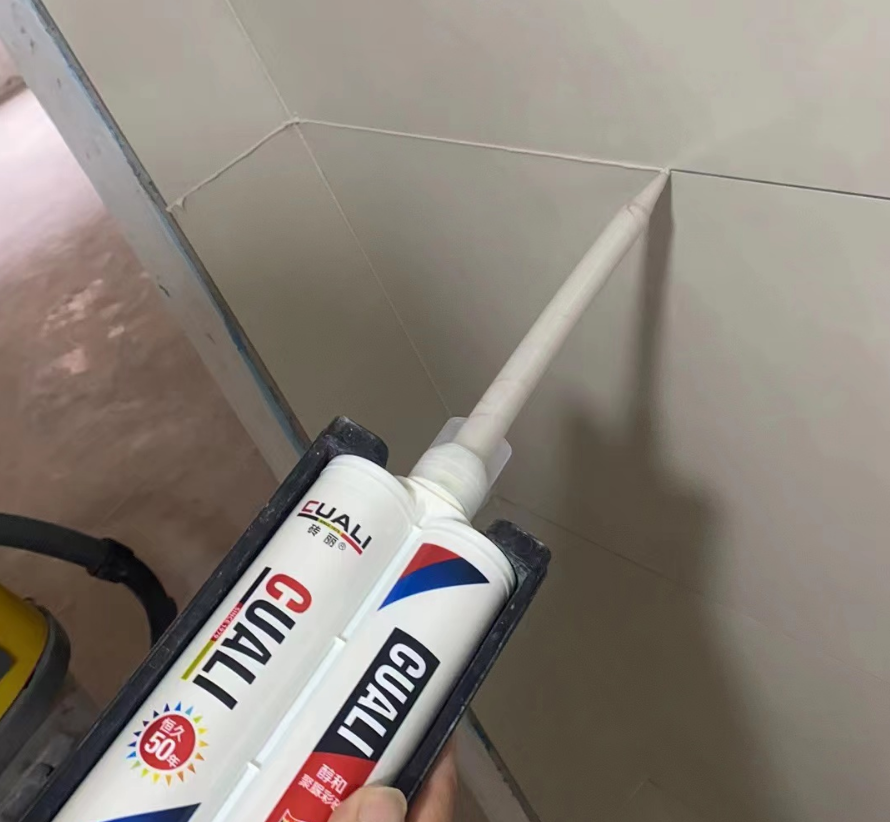

打膠的速度和深度

勻速打膠，保證打入縫隙中的膠體厚度一致，3毫米內(nèi)的縫隙深度不低于5毫米，很多師傅為了體現(xiàn)其嫻熟的手法打膠速度非常快，表面看著打出的膠條飽滿粗細(xì)均勻，實際縫隙中可能深淺不一，或者只要表面薄薄一層。

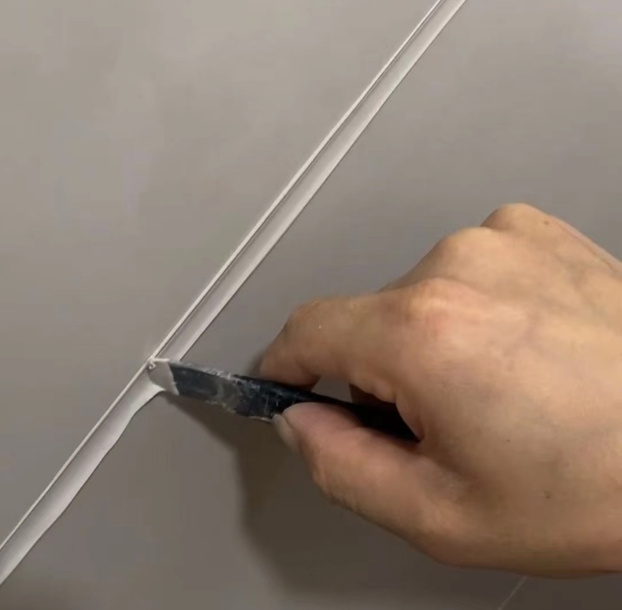

壓縫的力度和角度

注意壓縫片角度不要太低，不宜放平，稍微抬高一點大約是65-70度左右，適當(dāng)加大一點力度施加壓力。有些手藝好的師傅會習(xí)慣于低角度壓縫，這樣做出來的平縫效果好，但是這個方法不適用于聚脲美縫，因為聚脲材質(zhì)較輕，縫隙又打的飽滿，壓縫片放太平，縫隙內(nèi)的美縫劑會有一個回彈反作用力，導(dǎo)致膠體微鼓。

加熱的溫度

聚脲美縫劑千萬不能高溫加熱，溫度過高會加速反應(yīng)，縮短固化時間，增加操作難度，其次聚脲快速反應(yīng)瞬間釋放的熱量會加劇與縫隙中空氣的物理反應(yīng)，產(chǎn)生負(fù)壓，導(dǎo)致起鼓或凹陷。

所以想要做好聚脲美縫，我們只要改變以前做環(huán)氧美縫的不良習(xí)慣，規(guī)范操作，就能輕松做出順滑平整的美縫效果。
